NAVIGA M X180S
All-inclusive for your comfort!

Для вашего комфорта всё включено!

Teklif Al Sizi Arayalım Ürün Videosu
Video
SİZİ ARAYALIM

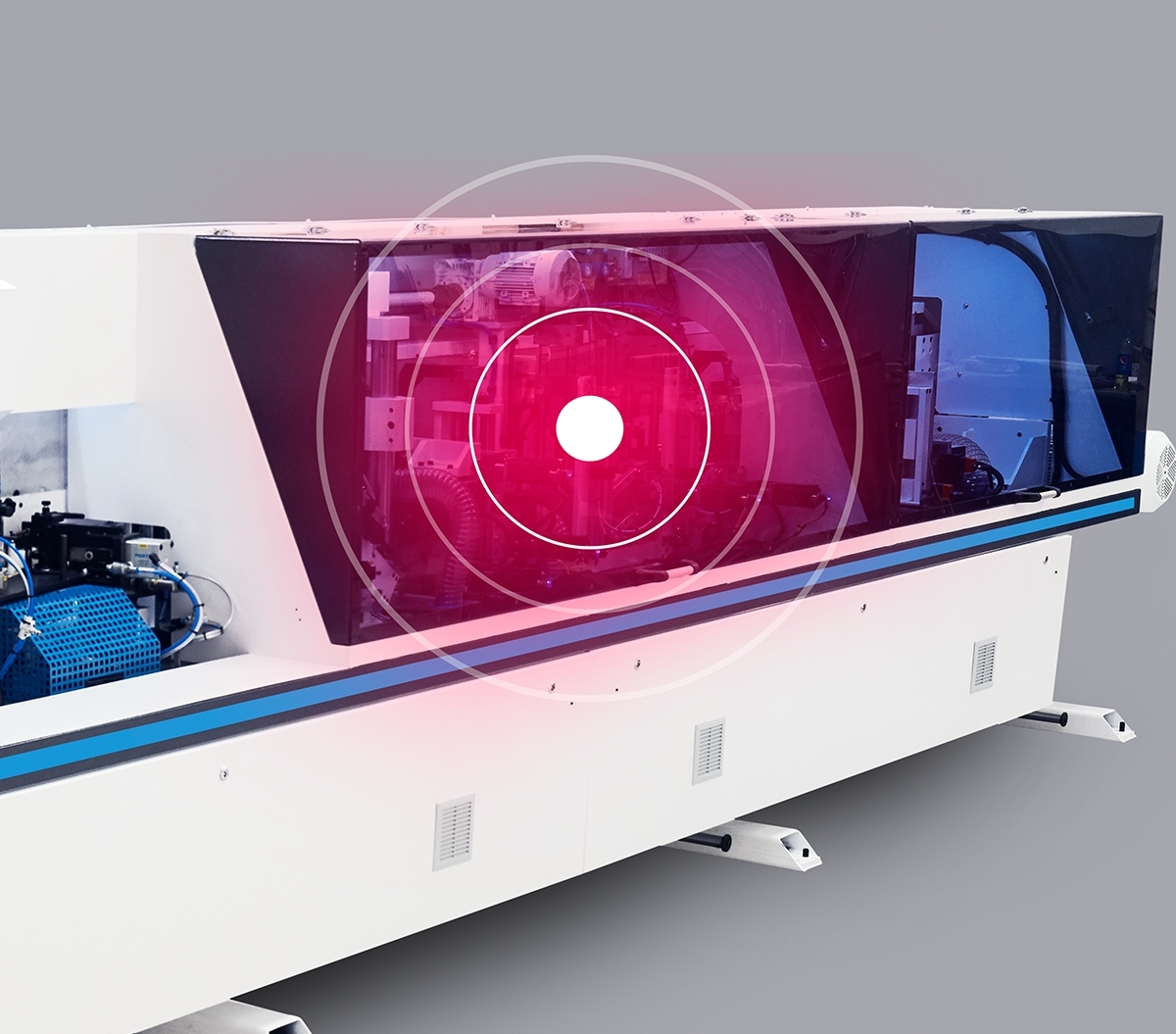

3D Diagnostic System - Система выявления неисправностей 3D
The Advanced 3D Diagnostic System on the machine, shows a video of the occured malfunction on the touch screen. - Передовая система обнаружения неисправностей станка показывает оператору возникшую неисправность в виде 3-мерного видео на сенсорном экране.
Anti Adhesive Agent Unit - Антиклеевой узел
The Cleaning Liquid sprays a special composition of chemical to above and below surface of the laminated parts. This solution prepares the workpiece to cleaning before the Buffing Unit. - Очистительная жидкость распыляет химическое вещество специального состава над и под поверхностью ламинированных деталей. Данный раствор подготавливает материал к очистке ещё до узла шлифования.
* Tight Panel Riding System (Optional)
*Опционная система пропуска узких деталей

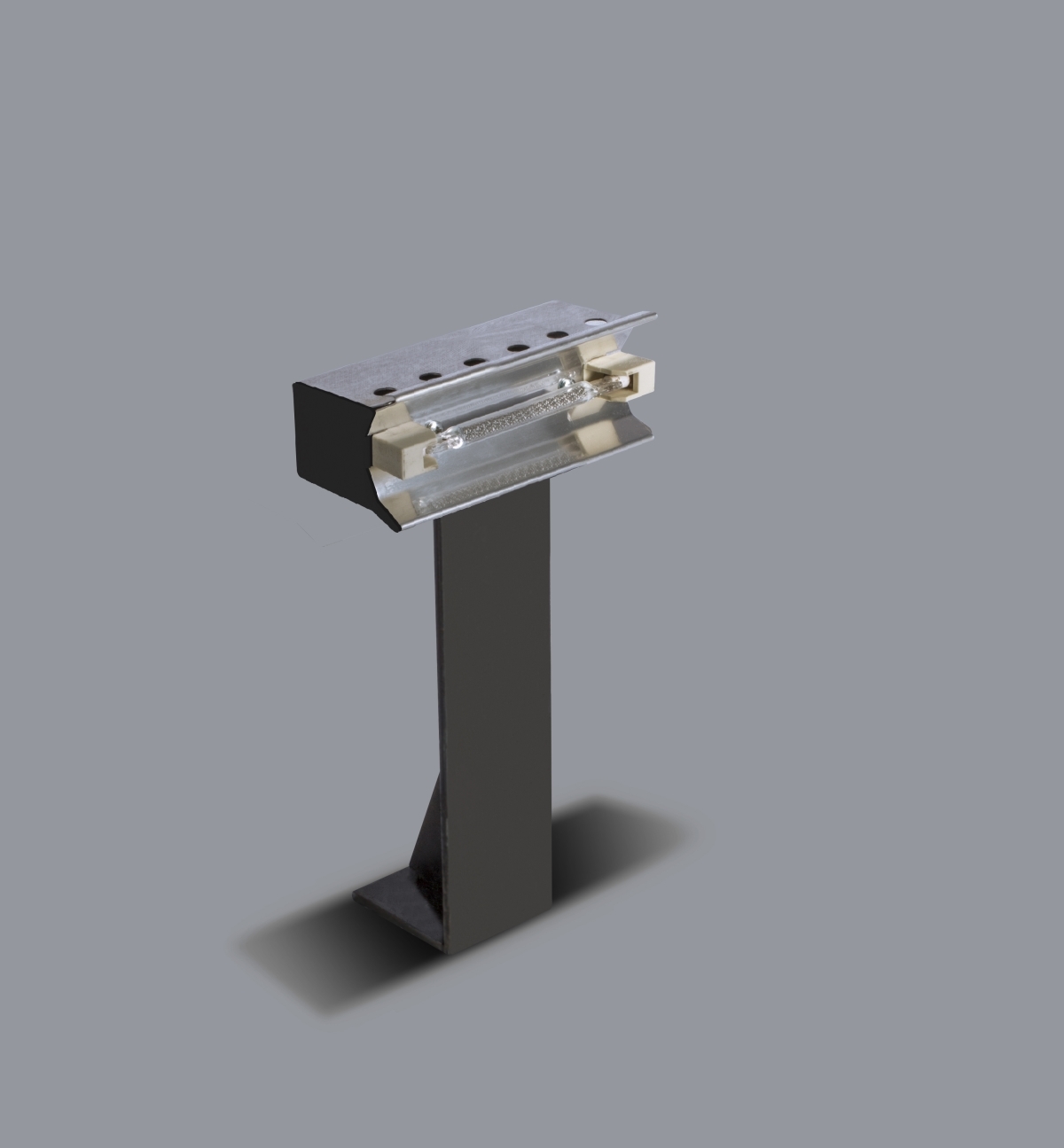

Infrared PreHeater - Инфракрасный передний нагреватель
Used to reduce the number of gluing problems, such as "delamination", arising from the contact of cold preforms with hot glue. While the workpiece passing through this unit, the infrared heater heats the surface on which the glue will applied. Thus, a more reliable surface for banding is prepared. - Используется, чтобы уменьшить число проблем склеивания, таких как «деламинация», возникающих от соприкосновения холодных заготовок с горячим клеем. Проходя через этот узел, инфракрасный нагреватель нагревает поверхность, на которую наносится клей. Таким образом, подготавливается более надёжная поверхность для склеивания.
Jumping Grooving Saw Unit - Пильный агрегат проточки канавок со скачкообразным движением
Wether groving through out the piece or with Jumping you get the channel of 3-10 mm. - Проточка канавки либо по всей длине детали, либо, совершая движения вниз-вверх (Jumping), канавок от 3 мм до 10 мм.
Automatic Lubrication System - Автоматическая система смазки
Lubricates the rollers of the caterpillar chain system, which exerts a uniform pressure on the V-belt. Thus, this prevents the generation of heat as a result of friction. - Смазывает ролики гусеничной цепной системы, которая оказывает однородное давление на V-образный ремень. Таким образом это препятствует возникновению тепла в результате трения.

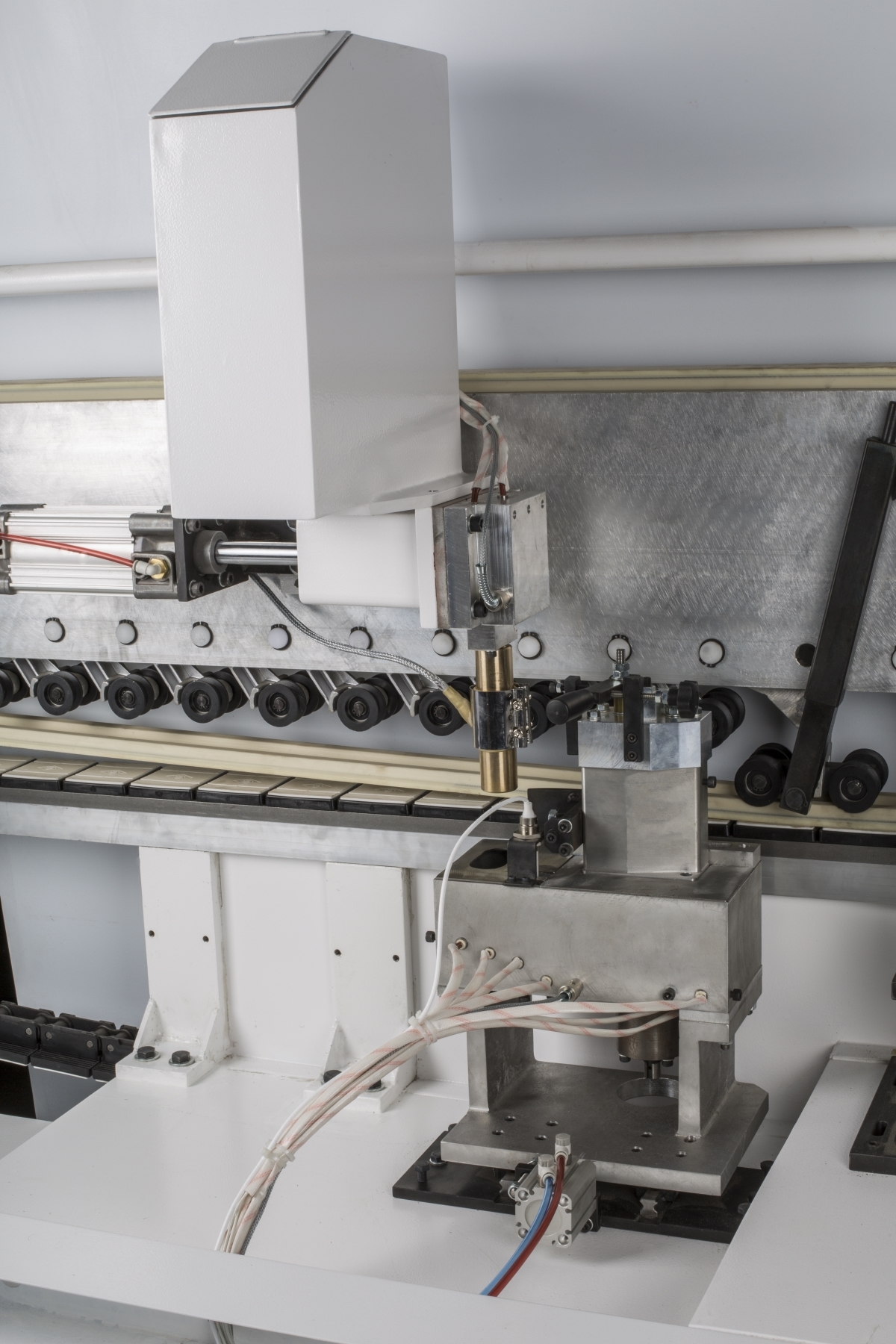

Adhesive Pre Melting Unit - Узел предварительного плавления клея
Thanks to the Invertor controlled Glue Unit with Pre Melting, it allows the controll of glue applied to the work piece edge. The dirt generated by overhang glue is minimized. Pre Melting gets the granule adhesive and sends required volume of melted glue to the application glue pot. This function minimizes the burned glue defects. - Благодаря двухступенчатому, управляемому инвертором клеевому агрегату, количество клея, наносимого на заготовку, можно легко изменить, таким образом, поверхностное загрязнение, вызванное избытком клея, минимизируется. Резервуар клея в гранулах первой ступени отправляет необходимое количество клея в ванну с жидким клеем второй ступени. Таким образом, проблемы подгорания клея также сведены к минимуму.

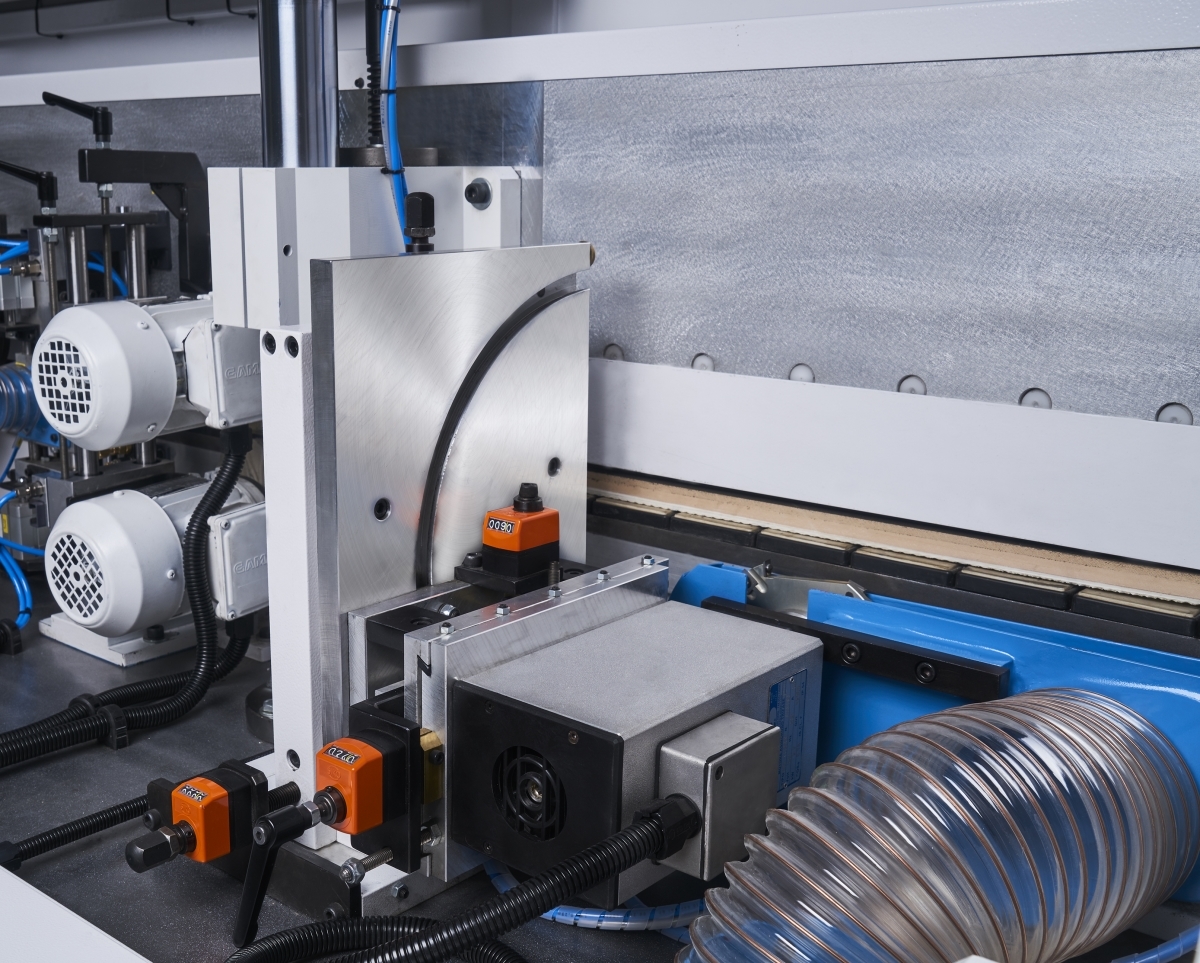

Pre Milling Unit - Агрегат предварительного фрезерования
Premilling distance is adjusted through the movement of the servo controlled entrance fence. The machining depth will be entered via Control Panel. High precision servo motor moves its position precisely. Premilling Unit consists of 2 high requency motors that can cut upto 3mm from panel edge. - Количество срезаемых слоёв для передней фрезы обеспечивается за счёт автоматически настраиваемого движения входного козырька. Количество срезаемых слоёв вводится через панель управления. Благодаря высокочувствительному двигателю настройка осуществляется безошибочно. Узел предварительного фрезерования, способный производить очистку вплоть до 3 мм, работает за счёт 2 единиц высокочастотного двигателя.

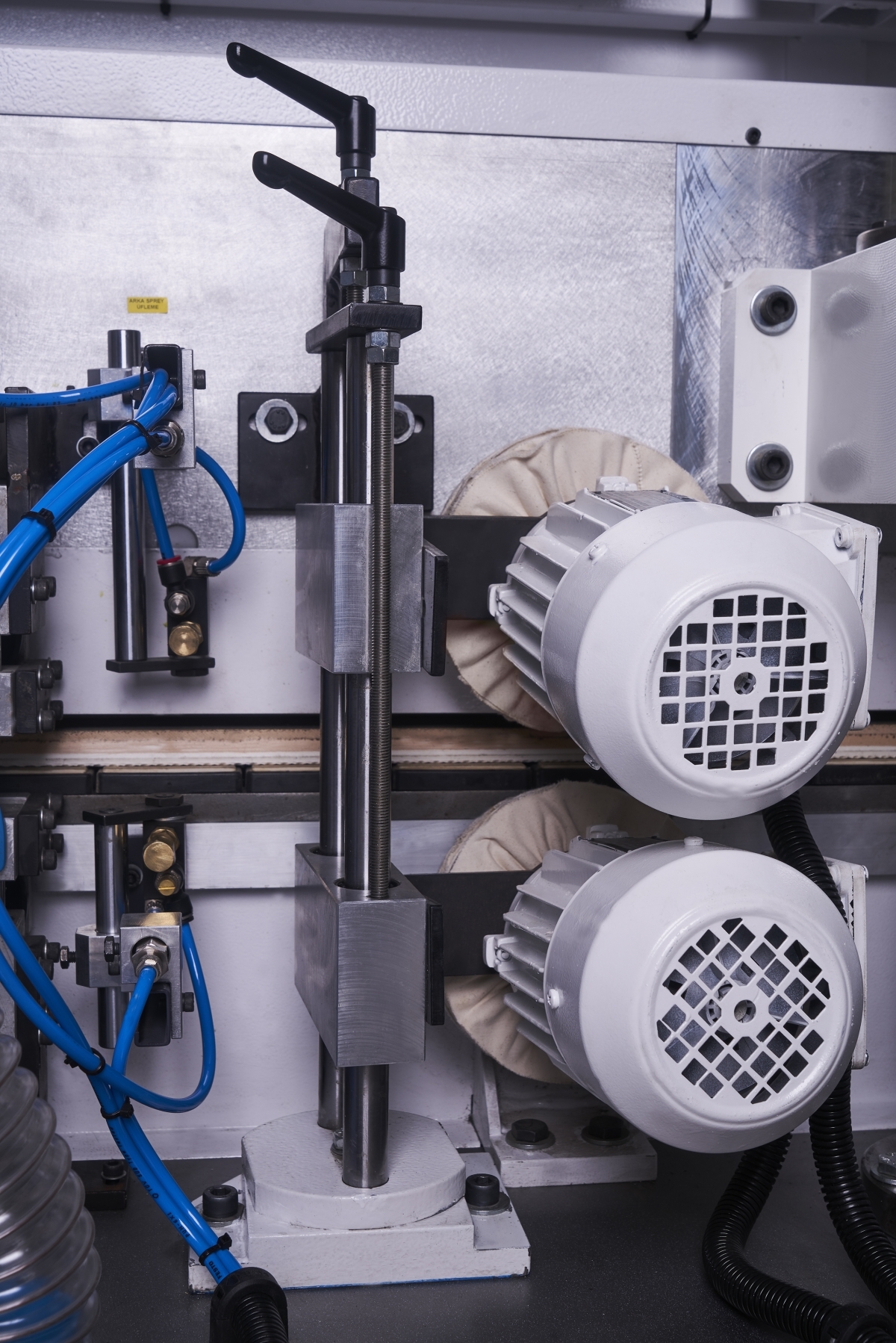

Buffing Unit - Полировальный узел
After all operations, the workpiece is passes between the polishing wheels and the last cleaning takes place. - После всех операций заготовка пропускается между полировальными кругами и проходит последнюю очистку.

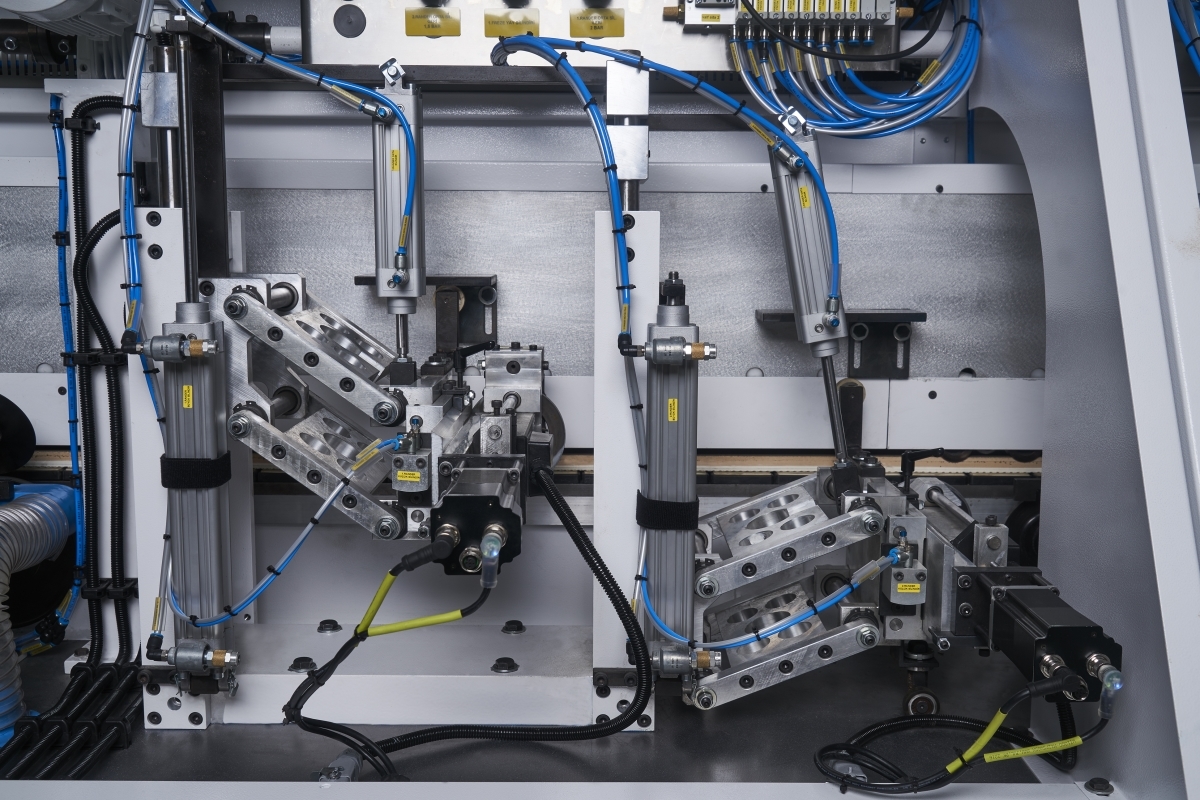

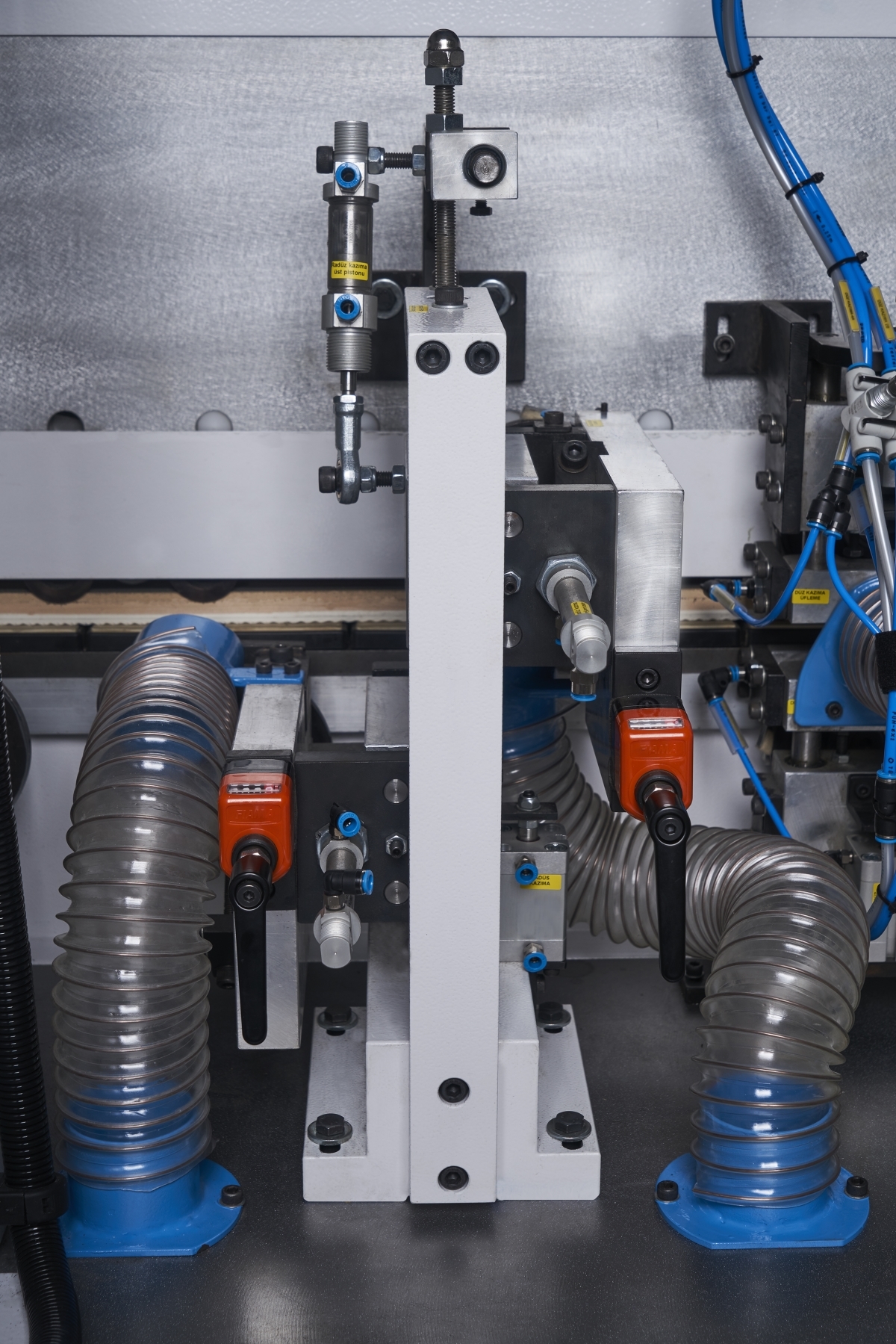

Radius Scrapper Unit - Узел радиусной зачистки
It scrapes the bottom and top edges of the workpiece with the same radius as the tool in the milling unit. Eliminates the defects caused by edge material and workpiece, improves the quality of processing on the surface. - Делает зачистку нижней и верхней кромки заготовки того же радиуса, что и фреза, используемая во фрезерном агрегате. Устраняет дефекты, возникшие из-за кромочного материала или же заготовки, улучшает качество обработки поверхности.

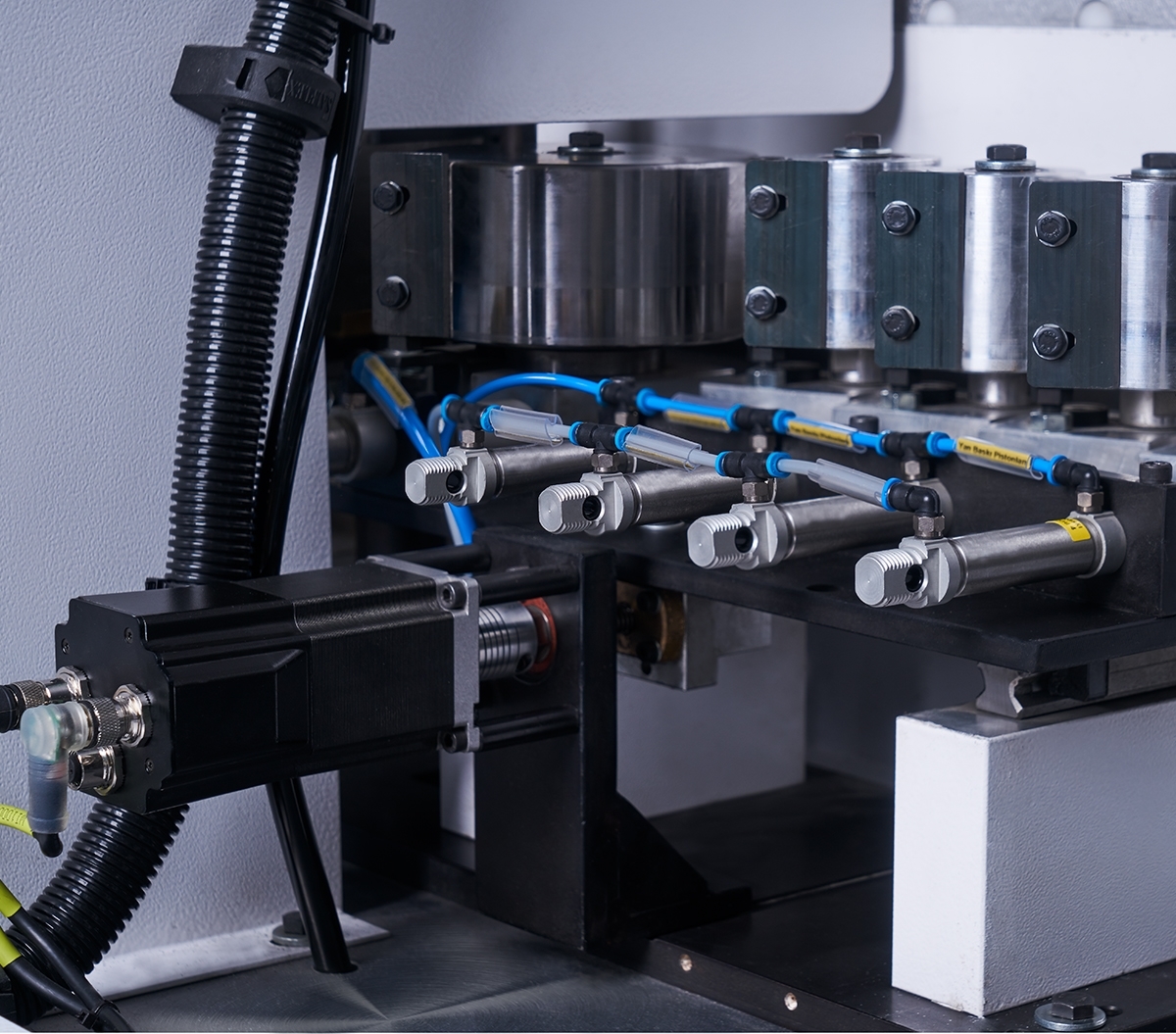

Pressure Rollers With Servo Control - Серворегулируемые прижимные ролики
Makes the Necessary Pressure to glue Edge Band to Workpiece. It consists of 1 Big and 4 small Rollers. It automatically adjusts the position accordingly to thickness of the Edge Band. - Обеспечивает необходимый нажим для надёжного приклеивания кромочной ленты к заготовке. Состоит из 1 большого и 4 маленьких роликов. Автоматически настраивает своё положение в зависимости от толщины ленты.

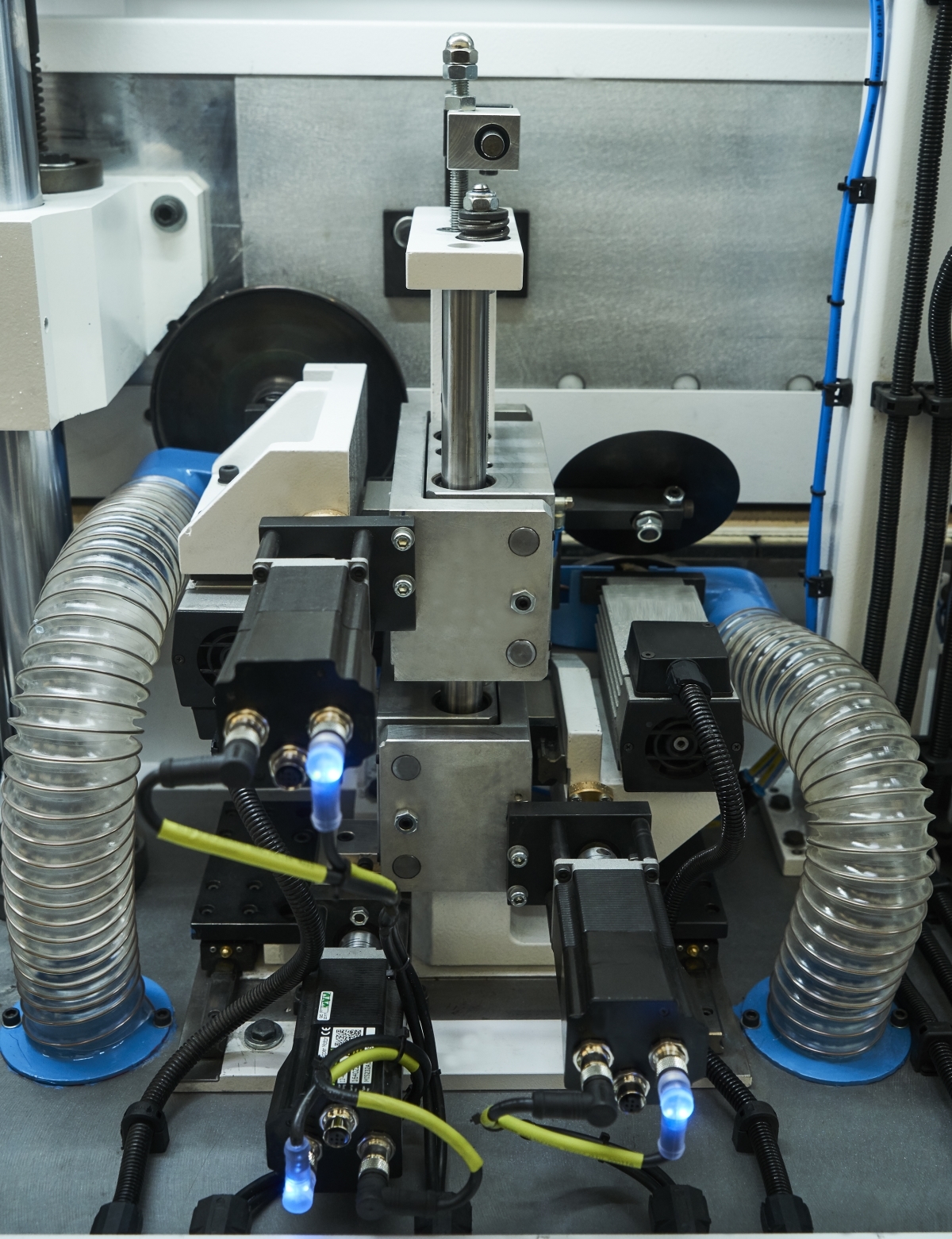

Milling Unit With Servo Control - Серворегулируемый фрезерный узел
Thanks to Units Control with Servo Motors, the quality of the material obtained at the beginning of the day continues to remain the same throughout the day without disturbing the machine's settings. - Благодаря агрегатам, регулируемым серводвигателями, качество материала, полученного в начале дня, продолжает оставаться прежним на протяжении всего дня без нарушений в настройках машины.

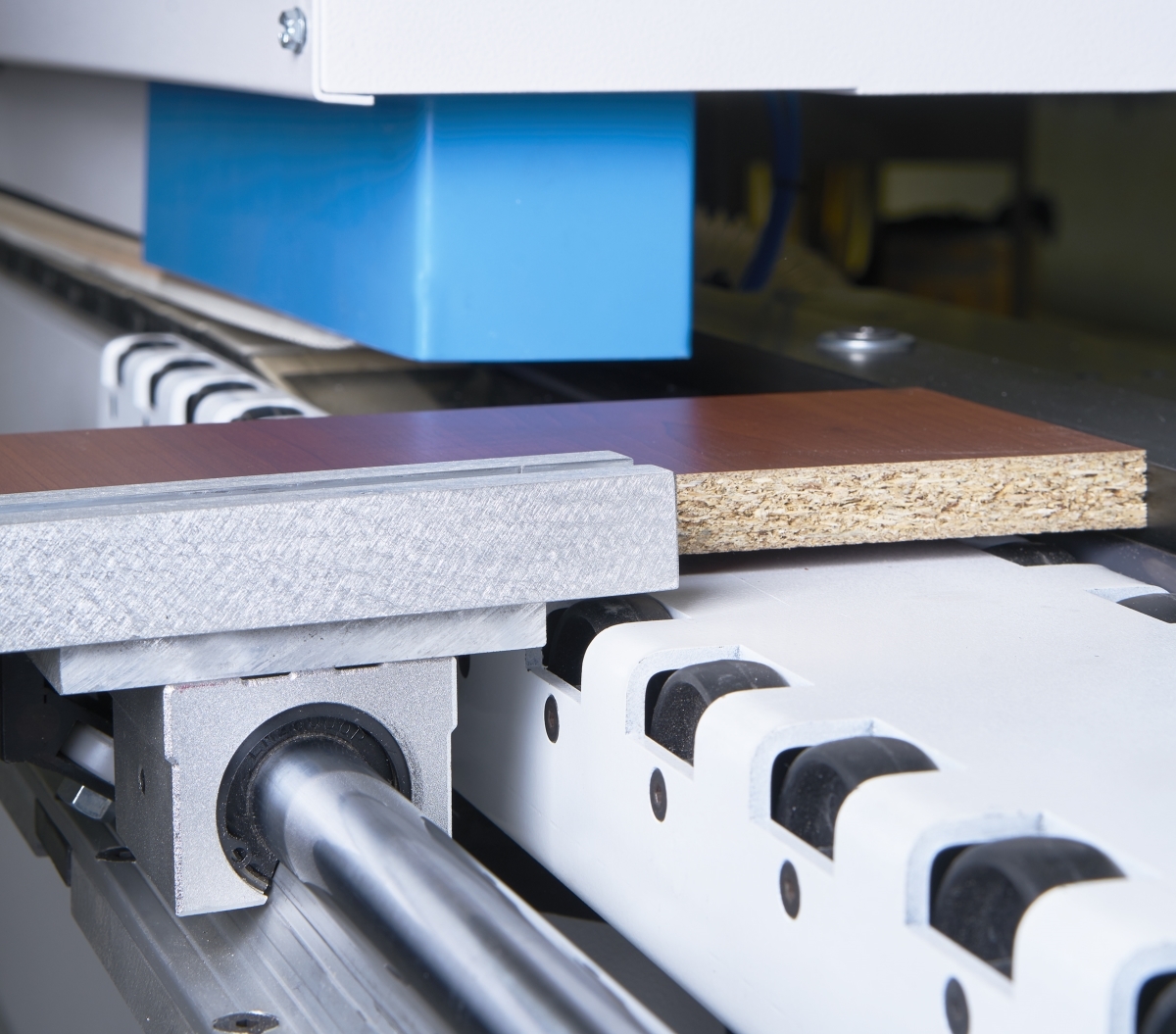

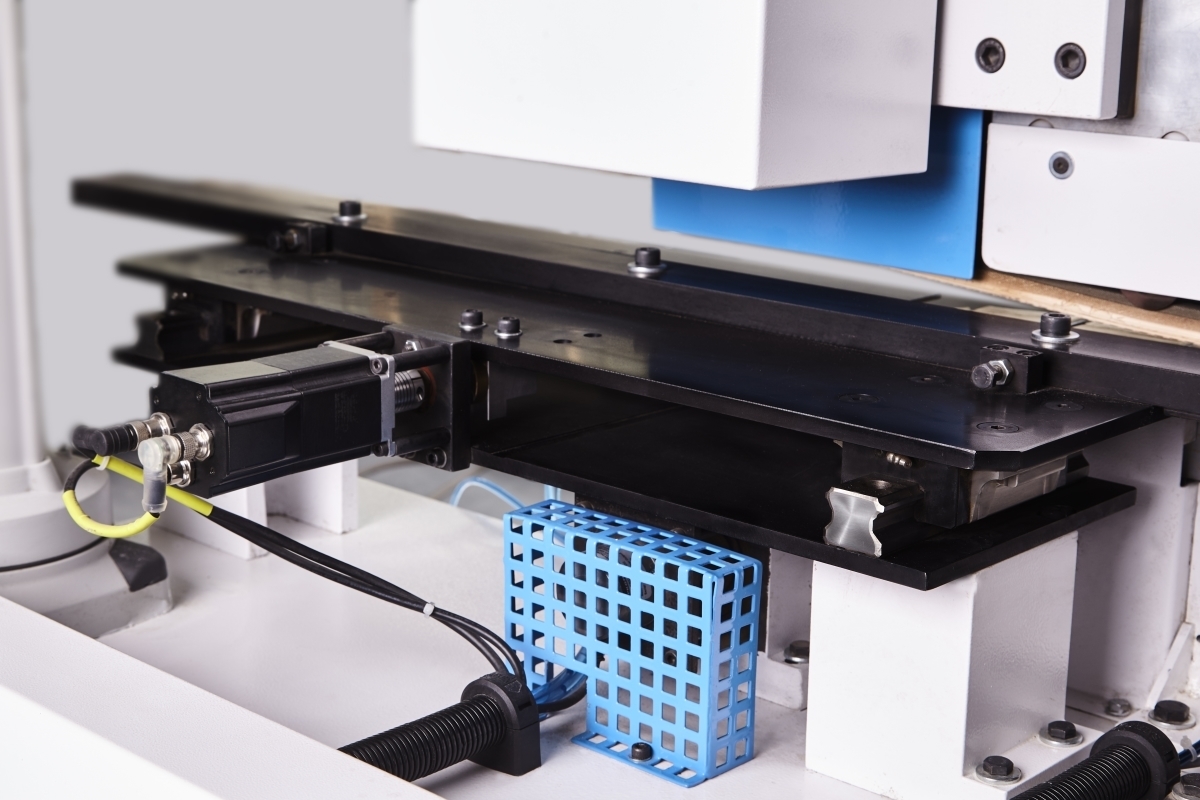

Entrance Fence With Servo Control - Серворегулируемый передний козырёк
It moves on two Linear Guides via Servo Motor and backlash free screw. It moves according to the edge milling value of the workpiece. - Движется на 2 единицах линейных направляющих посредством серводвигателя и цельного винтового шпинделя. Стружка, стёсываемая с боковой поверхности заготовки, движется поступательно.
Rounder Unit With Servo Control - Серворегулируемый раундер-агрегат
It is automatically adjusted via the control panel, depending on the edge band thickness. Thanks to the high sensitivity of the motor and the encoder, the transition between thickness of the edge bands occurs without error. It Consists of 2 High Frequency Motors which are working independently. - Кромочная лента в зависимости от своей толщины автоматически настраивается через панель управления. Благодаря высокой чувствительности двигателя и энкодеру переход с одной толщины ленты на другую происходит без ошибок. Работает за счёт 2 единиц высокочастотных двигателей, работающих независимо друг от друга.

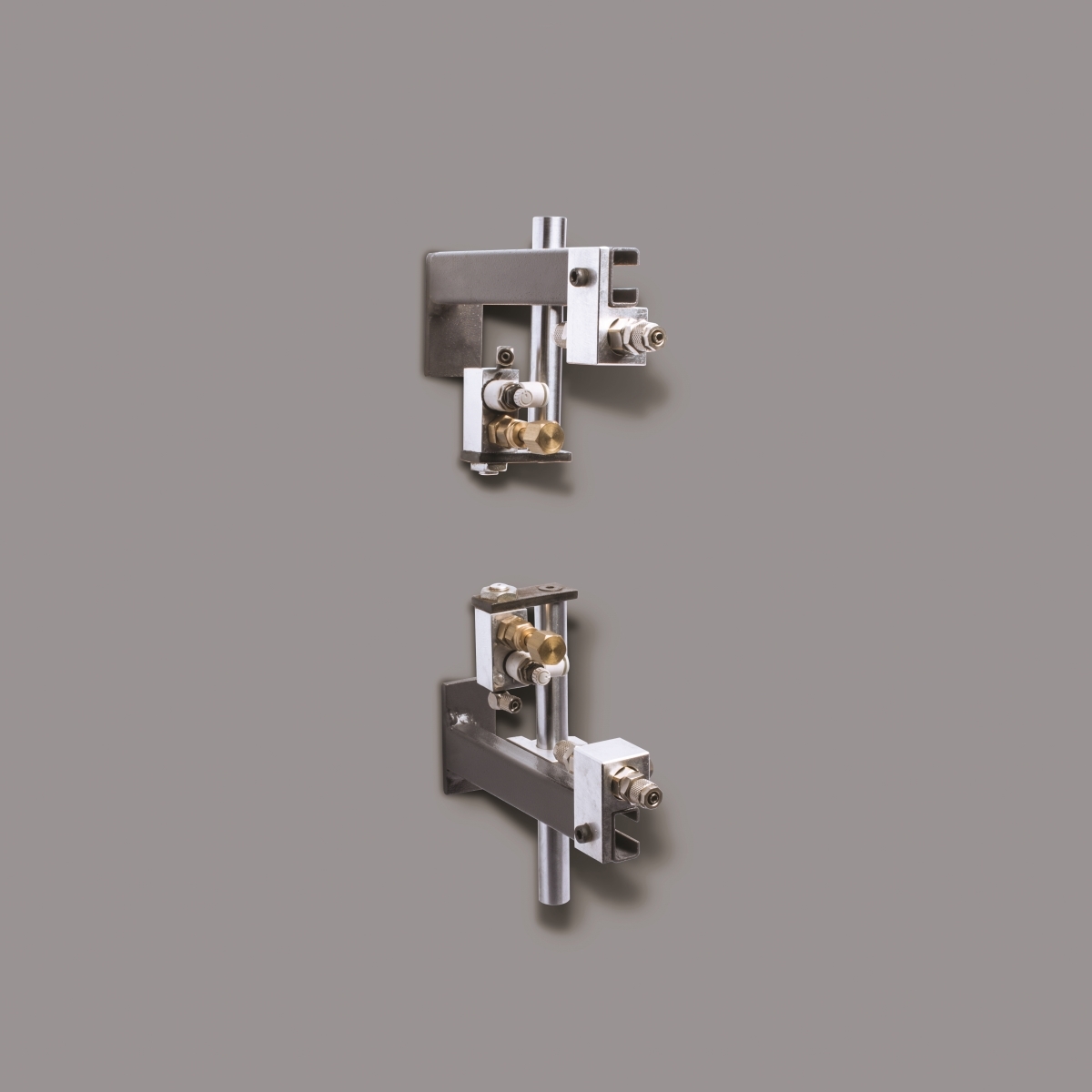

Cleaning Agent Unit - Узел очистительной жидкости
The Cleaning Liquid sprays a special composition of chemical to above and below surface of the laminated parts. This solution prepares the workpiece to cleaning before the Buffing Unit. - Очистительная жидкость распыляет химическое вещество специального состава над и под поверхностью ламинированных деталей. Данный раствор подготавливает материал к очистке ещё до узла полирования.

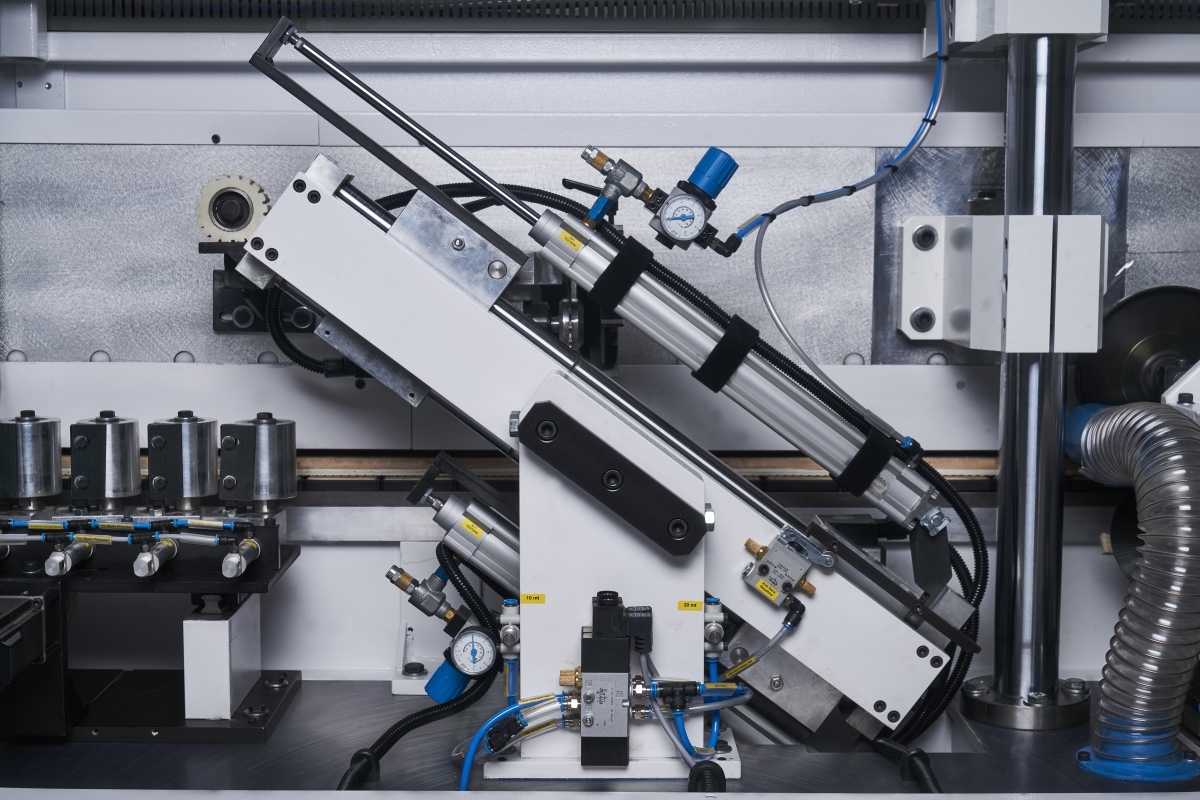

Snipping Unit - Пильный агрегат
The unit, which tracks the front and back of the part with a mechanical copy, cuts the edge band according to the dimensions of the workpiece. Both saws can be adjusted with angle. - Агрегат, отслеживающий переднюю и заднюю части детали при помощи механической копии, осуществляет обрезку кромочной ленты в соответствии с размерами заготовки.Обе пилы могут устанавливаться под углом.

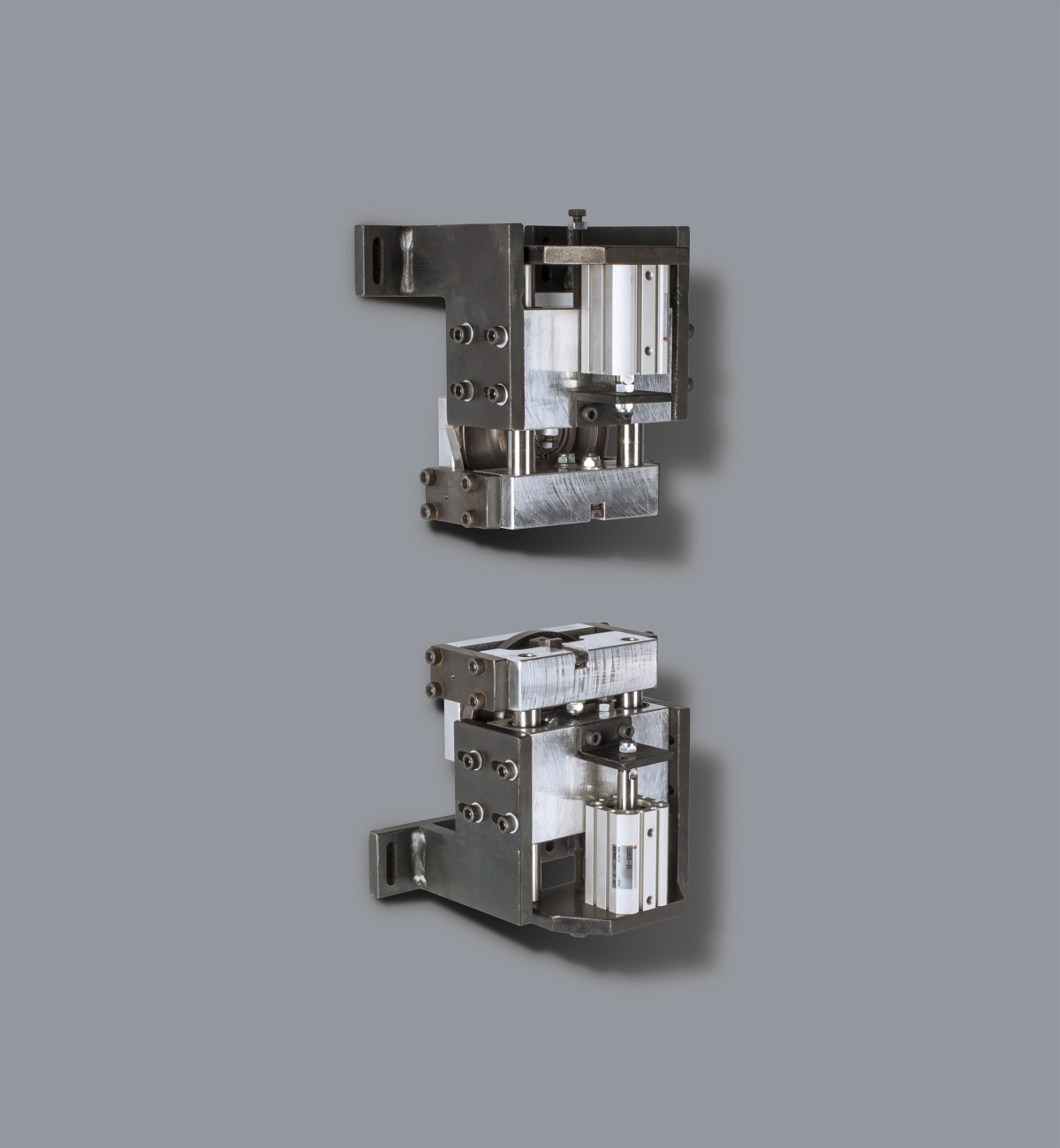

Glue Joint Scrapper - Узел очистки от клея
It scrapes the remnants of the glue, by scanning the bottom and top of the workpiece. - Сканируя верхнюю и нижнюю поверхность заготовки, подчищает остатки клея и кромочной ленты.

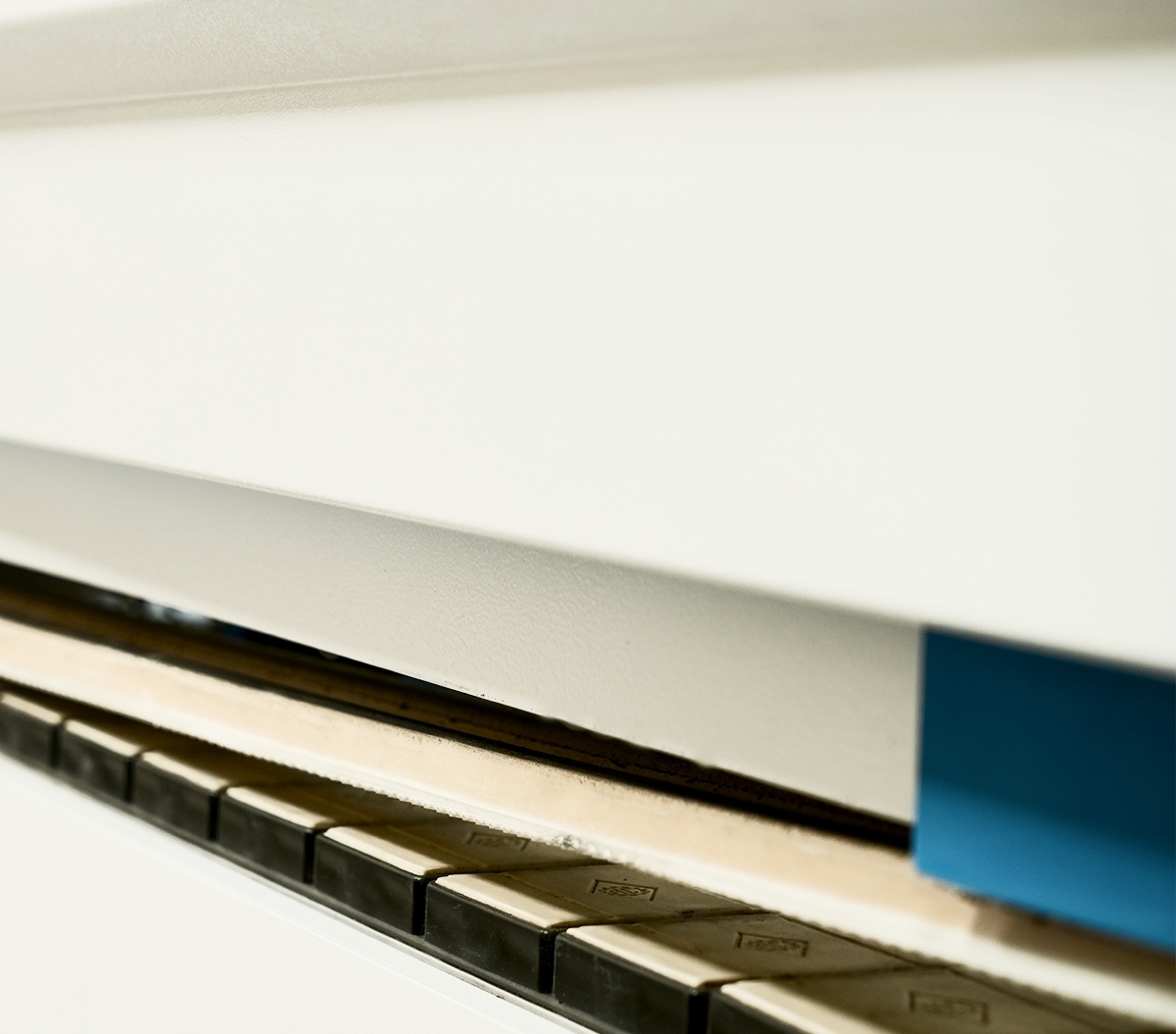

Top Pressure System With V-Belt - Система верхнего прижима с V-образным ремнем
This Unit Consists of 70 mm V-belt and pressure rollers to assure homogenius pressure. The pressure on the workpiece distributed equally by the help of top pressure beam that avoids the movement of the piece during 20-25 m/min speeds. Belt remains no marks on the high gloss surfaces. - Этот узел состоит из V-образного ремня шириной 70 мм и регулируемых моторной системой колёс. Равномерно распределяя давление на заготовку, продвигающуюся со скоростью 20-25 м/мин, препятствует сдвигам детали, пока она продвигается по станку.

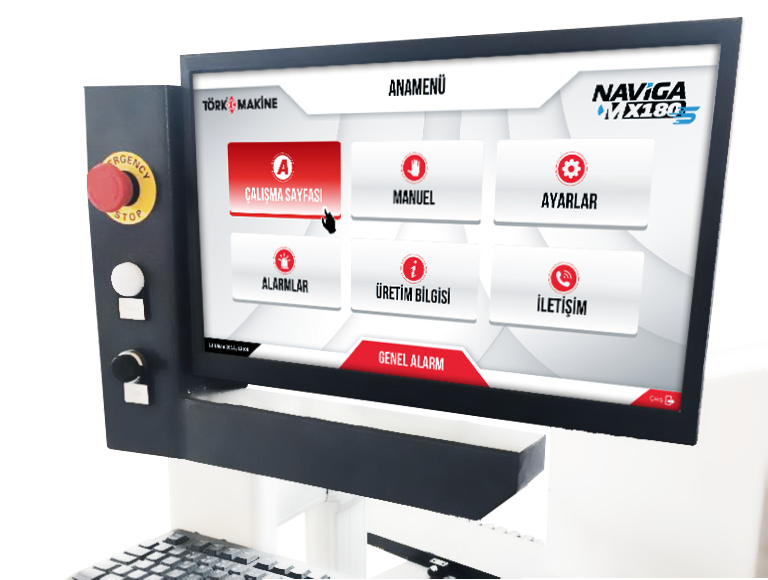

15" Screen - 15’’ экран
Thanks to 15" Screen, all Units can be control seperately. The advanced nervous system shows the error code on the screen. In this way, operator can fix the problem without Törk Machine Servis Team's help and make your production continue. - Благодаря сенсорному экрану 15’’ все части (агрегаты) станка могут регулироваться по отдельности. Передовая система выявления неисправностей станка показывает возникшую неисправность на мониторе. Таким образом операторы, не прибегая к помощи службы сервиса станка TÖRK, устраняют неисправность и обеспечивают беспрерывный процесс производства.
Teknik Detaylar AÇIKLAMA
Workpiece width - Ширина заготовки min 120 mm - мин. 120 мм
Workpiece thickness - Толщина заготовки min. 8 mm - max. 60 mm - мин. 8 мм - макс. 60 мм
Distance between two parts - Расстояние между 2 деталями min. 670 mm (without rounder) - мин. 670 мм (без раундера)
Edge band thickness (mm) - Ширина ленты (мм) min. 0.3- max. 3.0 - мин. 0.3- макс. 3.0
Workpiece length - Мин. длина заготовки min. 150 mm (without rounder) min. 250 mm (with rounder) - мин. 150 мм (без раундера) мин. 250 мм (с раундером)
The Length of workpiece entering into the machine [mm] - Ввод в устройство [мм] 35 mm - 35 мм
Rated Voltage - Рабочее напряжение 380 V AC / 50 Hz - 380 В переменного тока / 50 Гц
Control Voltage - Контрольное напряжение 24VDC - 24 В постоянного тока
Frequency - Частота 50 Hz - 50 Гц
Total Power Consumption - Общая электрическая мощность 30 kW - 30 кВт
Dust Suction Diameter [m³/h] - Выход поглощения пыли [м³/с] 6.000 m³/h - 6000 м³/с
Machine Air Pressure Consumption - Расход давления воздуха станка 8 Bar - 8 Бар
Type of Air Connection - Тип воздушного соединения min ¾″ (approx. r: 35mm) - мин. ¾″ (в среднем 35 мм в диаметре )
Machine Working Speed - Рабочая скорость станка 10-20 m/min. - 10-20 м/мин.
